DPPケーブル
DPPケーブル解説
文：所長
やはりレスポンスを求めるならばDPP
巷ではUSB接続の変換器が多数売られていますが、格闘ゲームなどフレーム単位の入力が要求されるようなゲームをする場合、レスポンスの鈍さが気になります。そこで巷では究極に反応が良いと言われるパラレルポートに接続のDPPケーブルが求められる訳です。
しかしながらDPPケーブルは最近では入手が困難になっていますし、自作となると手間もお金も掛ります。ということで作ってみました。
こんな仕様になってます

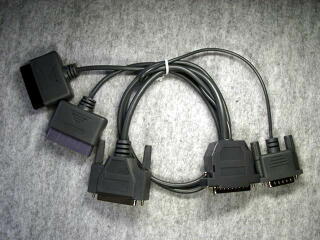

PSの端子がグレーの物が1Ｐ側、黒い方が2Ｐ側になります。電源はゲームポートから5Vを取って来るように作ってあり、振動モーターにも5Vで電源供給していますのでしっかり振動します。
プリンタを使用する際にいちいち付け替えなくて良いようにスルーでプリンタに接続できる端子も用意しておきましたので、排他使用になりますがDPPとプリンタの使用が可能です。

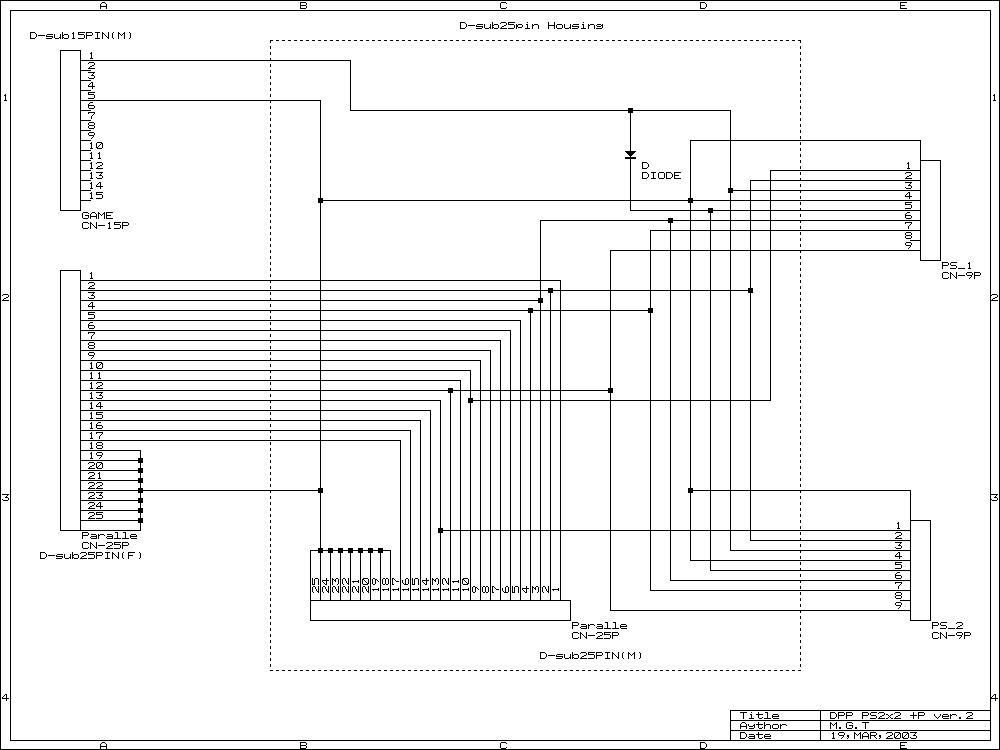

回路図
webで公開されているDPPの回路図を元に幾つか試作を作って見たのですが不思議な事に図面通りに作っても正常に動作しない？という事が多々ありました。特に2Player 側がまともに動かない事が多かったので試行錯誤の末、
現在入手可能な複数のDPPドライバで動く結線を見つけてこの回路図に至りました。
バリエーション追加＜2003年4月30日追記＞

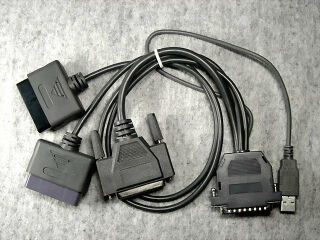

ゲームポートが無い機種でも使えるようにUSB電源供給タイプのDPPケーブルを作りました。USBは単純に+5Vの電源を貰ってきているだけで、データのやりとりはパラレルポートで行ないます。接続にはルートハブ（マザーから直結）か、もしくはセルフパワーのUSBハブを用いて下さい。
製品データ：ゲームポート／パラレルポート接続型DPPケーブル＜DPP-2G＞：生産完了
- 品名
- DPPケーブル 2Player プリンタ端子付（ゲームポート電源）
- ケーブルの長さ
- PSケーブル 50cm
- ゲームポート 30cm
- プリンタケーブル 20cm
- 動作確認済ドライバ
- Direct Pad Pro ver5.0(Windows98,98SE,Me用）
- NTPADver2.01(Windows2000,WindowsXP）
- Psxpad ver 0.8.2002.06.06c(Windows2000,WindowsXP)
- Psxpad ver 0.9[αversion](Windows2000,WindowsXP)
- ※Psxpadは寄付ウェアです。今後のバージョンアップの為にも寄付をしましょう。
- 価格
- 1,200円
製品データ：USB／パラレルポート接続型DPPケーブル＜DPP-2U＞：生産完了
- 品名
- DPPケーブル 2Player プリンタ端子付（USB電源）
- ケーブルの長さ
- PSケーブル 50cm
- USBケーブル 30cm
- プリンタケーブル 20cm
- 動作確認済ドライバ
- Direct Pad Pro ver5.0(Windows98,98SE,Me用）
- NTPADver2.01(Windows2000,WindowsXP）
- Psxpad ver 0.8.2002.06.06c(Windows2000,WindowsXP)
- Psxpad ver 0.9[αversion](Windows2000,WindowsXP)
- ※Psxpadは寄付ウェアです。今後のバージョンアップの為にも寄付をしましょう。
- 価格
- 1,450円
巷ではUSB接続の変換器が多数売られていますが、格闘ゲームなどフレーム単位の入力が要求されるようなゲームをする場合、レスポンスの鈍さが気になります。そこで巷では究極に反応が良いと言われるパラレルポートに接続のDPPケーブルが求められる訳です。
webで公開されているDPPの回路図を元に幾つか試作を作って見たのですが不思議な事に図面通りに作っても正常に動作しない？という事が多々ありました。特に2Player 側がまともに動かない事が多かったので試行錯誤の末、
現在入手可能な複数のDPPドライバで動く結線を見つけてこの回路図に至りました。
ゲームポートが無い機種でも使えるようにUSB電源供給タイプのDPPケーブルを作りました。USBは単純に+5Vの電源を貰ってきているだけで、データのやりとりはパラレルポートで行ないます。接続にはルートハブ（マザーから直結）か、もしくはセルフパワーのUSBハブを用いて下さい。
