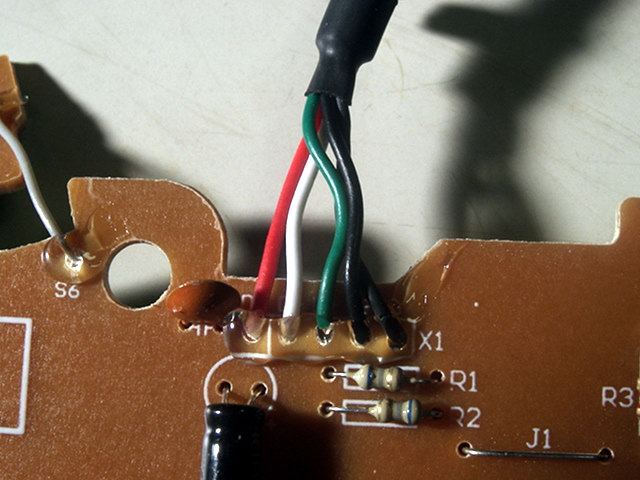

SFCパッドUSB基板の配線 投稿者:研究員T 投稿日:2004/10/23(Sat) 09:23 No.116

SFCパッドUSB基板の配線は貼付の写真の通りです。

VDD 赤
D- 白
D+ 緑
GND 黒
GND 黒

投稿者  暗証キー


Re: SFCパッドUSB基板の配線 貴○ - 2004/10/23(Sat) 13:11 No.117

ありがとうございます。
ためさせていただきます。

投稿者  暗証キー


Re: SFCパッドUSB基板の配線 貴○ - 2004/10/24(Sun) 15:05 No.118

復活いたしました。 今度は慎重に保管したいと思います
投稿者  暗証キー

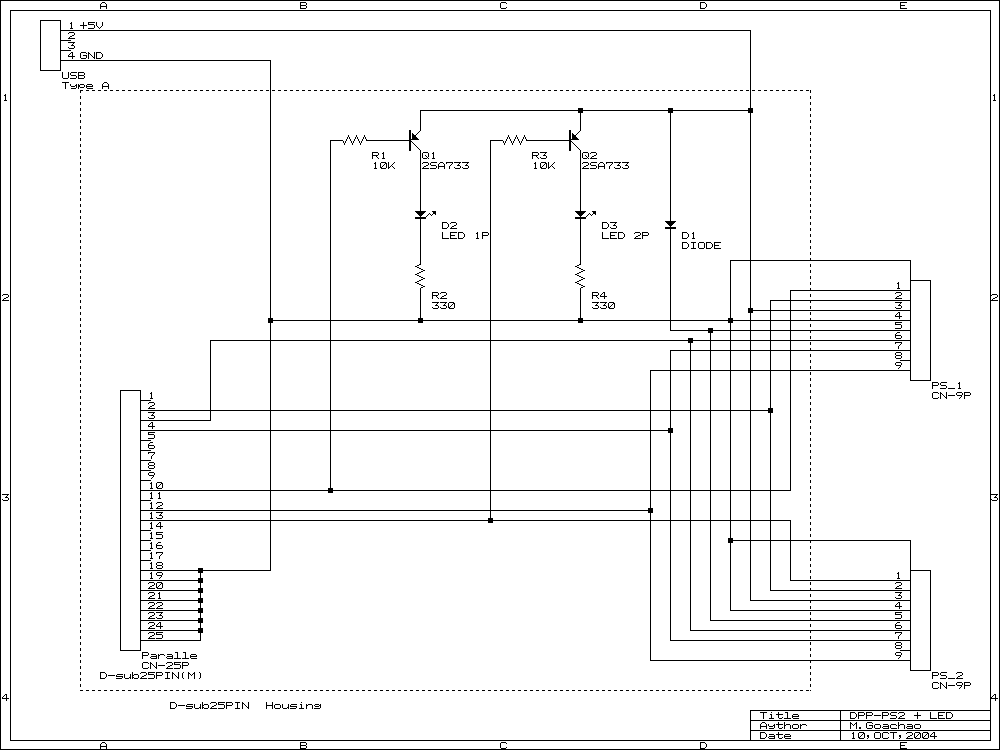

PS-DPPのアクセスLEDの追加 投稿者:研究員T 投稿日:2004/10/10(Sun) 12:14 No.115

PS用DPPケーブルにアクセスLEDを付ける回路図です。

投稿者  暗証キー


ファミコンのパッドの互換性? 投稿者:貴○ 投稿日:2004/08/04(Wed) 20:03 No.94
DPPはファミコン対応のはずが作動しません回路図特に
外部端子(拡張端子)専用がほしいです。自作したいのに
残念・・・・

投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/10(Tue) 17:34 No.97

配線しなおしたら作動しましたお騒がせしました。
投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/11(Wed) 14:43 No.98

学校のパソコンで作動しそして自宅のパソコンでは作動しません どうしましょう
知り合いのパソコンで作動チェックさせてもらいます。
ソーテックのWin98搭載モデルでしたが
で買い換えたパソコンにはプリンタ端子がないのです
FMVシリーズ

投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/18(Wed) 20:06 No.102

やはりパソコンを買い換えるかSFCパッドのUSB変換機に接続できるようにしないといけないことになったのであきらめます。
投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/19(Thu) 17:33 No.103

なぜかSFCパッドをマルチタップ経由で配線しなおし パソコンの買い替えに備えて試しに差し込んでマルチタップの設定したら作動してマルチタップを外し接続したら作動しません。入力信号の規格がマルチタップ接続の信号でないと
反応しないマザーボードだったのか??
まあDPPドライバなのでSFCマルチタップを改造すれば

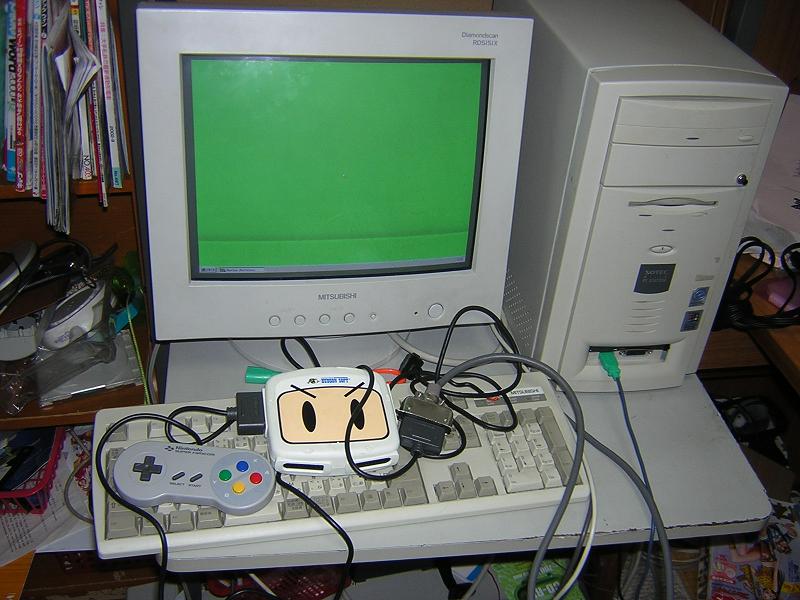

ファミコンも使えるでしょう。次回写真送ります。

投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/20(Fri) 19:08 No.104

ファミコンパッドは、SFCのマルチタップを改造しないと
作動しないので当分の間はSFC専用として作動しています。

投稿者  暗証キー


Re: ファミコンのパッドの互換性... melty2 - 2004/08/22(Sun) 08:32 No.105

SFCパッドのケーブルを切断してDサブ16ピン?コネクタでつなぐようにしてみては?SFCコネクタに繋げられるFCジョイパッド等のコネクタができますよ?
投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/22(Sun) 14:58 No.107

やってみたいのですが延長コードや故障したパッドがないのでマルチタップをもう1つ購入しSFCパッドを接続する端子を
15ピンと交換します

投稿者  暗証キー


Re: ファミコンのパッドの互換性... melty2 - 2004/08/22(Sun) 15:18 No.108

延長コードも故障したパッドもいらないですよ。
両側に16ピンコネクタつければ。
ただ失敗したときのことを考えると予備のパッドは欲しいかな。(^^;

貼った資料はやはり問題あったみたいで。
すいませんでした。

投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/08/22(Sun) 21:23 No.109

でファミコンでSFCパッドが使えるらしいという情報を元に
作成しましただからマルチタップをFC専用に改造できるのではと思います。 ただしPSのDPP回路にSFCを接続するみたいに本体では使えません

投稿者  暗証キー


Re: ファミコンのパッドの接続完... 貴○ - 2004/09/16(Thu) 13:01 No.112

完成してしまいました パソコンの設定のせいで作動しないゲームがありまた2P側が5個目として設定しないと作動しないのですが
投稿者  暗証キー


Re: ファミコンのパッドの互換性... 貴○ - 2004/10/07(Thu) 05:49 No.114

SFC専用のDPPでFCパッドを使用する方法はありましたっけ

投稿者  暗証キー
